Sichere Übertragung von der Stromschiene zur Bahn

Dritte-Schiene-Stromabnehmer

Unsere patentierten Lösungen für Zuverlässigkeit auf der dritten Schiene. Machen Sie die 3. Schiene zur Erfolgsspur! Die wartungsfreundlichen 3.-Schiene-Stromabnehmer von Schunk sind weltweit im Einsatz. Für jeden Geschwindigkeitsbereich und jede Betriebsspannung bieten wir unseren Kunden die optimale Lösung. Auch bei schwankenden Abständen von Schiene und Drehgestell sorgen unsere Entwicklungen für eine perfekte Stromübertragung – dank modularem Design und wegweisender Technik. Unser Stromabnehmer-Baukasten umfasst federbetriebene Systeme sowie pneumatisch betriebene Systeme – je nach Anforderung und Fahrzeugausstattung. Abhängig vom Modell kann die Montage dabei am Drehgestell oder am Achsende erfolgen.

Produkte | Dritte-Schiene-Stromabnehmer

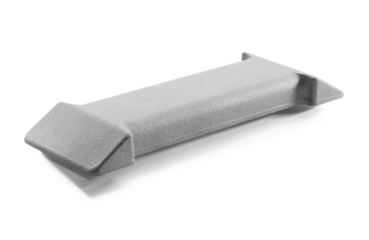

3.-Schiene-Kohleschleifstück für 3. Schienen aus Stahl

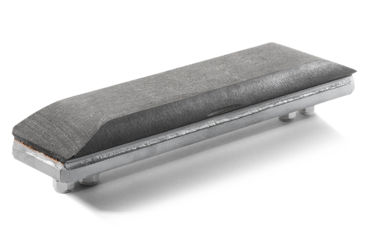

3.-Schiene-Kohleschleifstücke für Alu-Verbundschienen

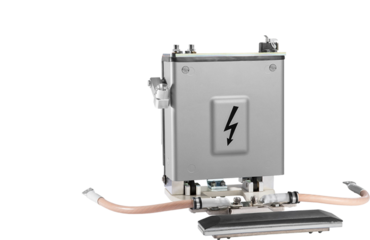

3.-Schiene-Stromabnehmer

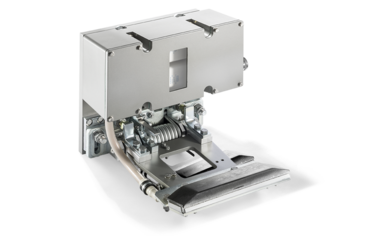

3.-Schiene-Stromabnehmer mit Sicherungsbox

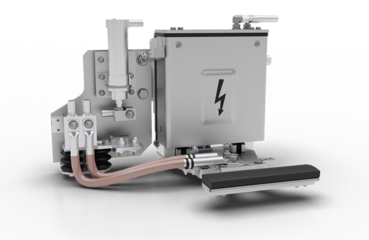

Kurzschließer für 3.-Schiene-Anwendungen

Vorteile

Führende Technologie vom Dritte-Schiene-Experten

Anwendungsvielfalt durch verschiedene Basisdesigns und kundenspezifischen Anpassungen
Patentierte Schunk Mehrsystemstromabnehmer können Stromschienen von unten und von oben, bzw. von der Seite bestreichen
Eine zweite Isolationsebene macht den Stromabnehmer besonders sicher gegenüber Kurzschlüssen, die von metallischen Abfällen aus dem Gleisbett verursacht werden können
Die sicherheitsrelevante Schleifstückfangeinrichtung verhindert das Verlieren von Schleifstücken bei Kollisionen mit Hindernissen
Integrierte oder separate Sicherungsboxen mit gegen Vibrationen geschützten Spezialsicherungen schützen die Fahrzeugtechnik und - verkabelung vor Beschädigungen im elektrischen Fehlerfall
Alles aus einer Hand – inklusive Ersatzteile und Service

Für mehr Power im Nahverkehr

3.-Schiene-Stromabnehmer

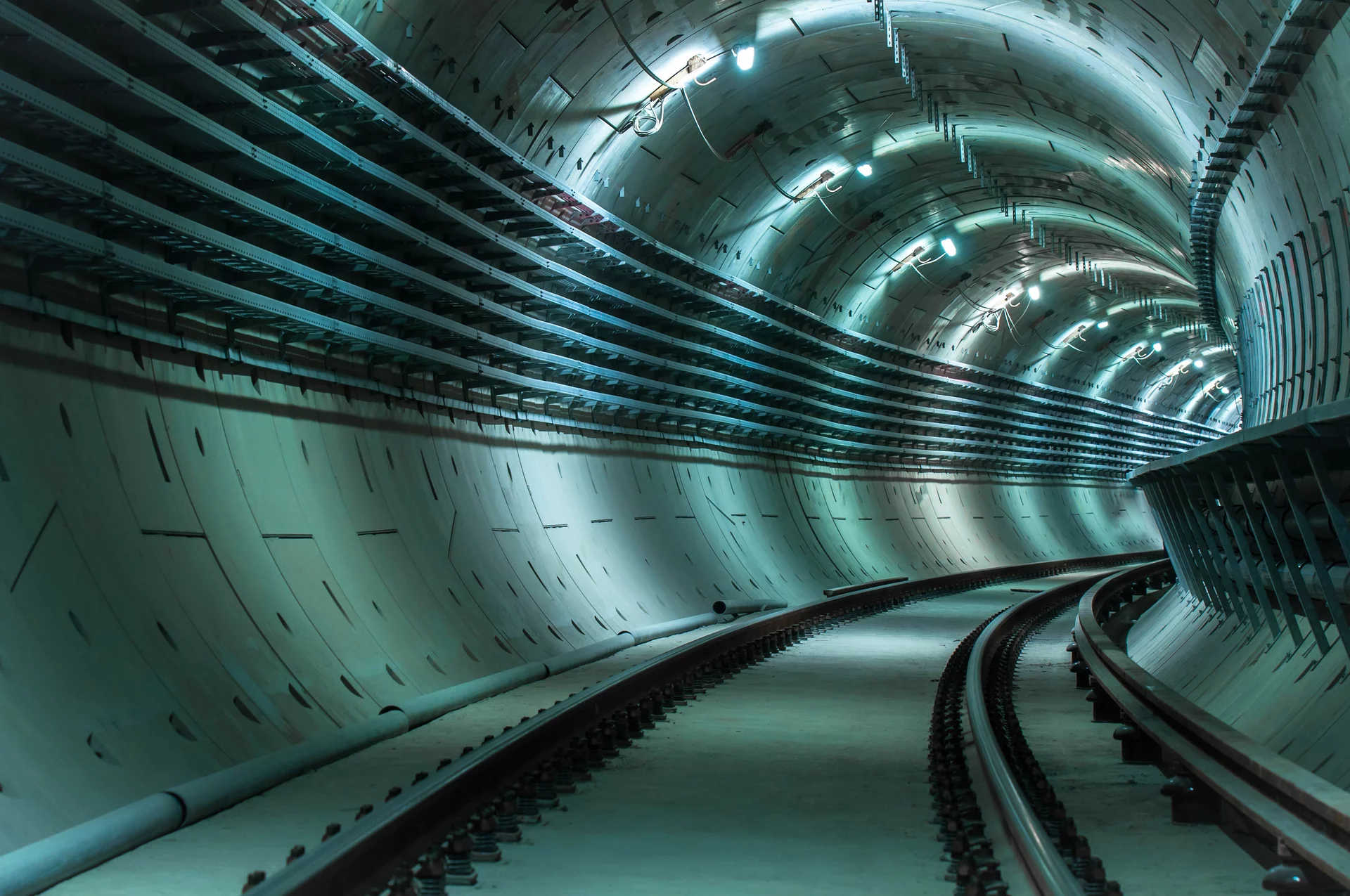

Wenn Oberleitungen keine Option sind, schlägt die Stunde der Dritten Schiene. Sie kann aufgrund ihres großen Querschnitts hohe Ströme übertragen, ihre Vorteile jedoch nur im Zusammenspiel mit einem leistungsstarken und zuverlässigen Stromabnehmer ausspielen. Genau an
diesem Punkt kommen wir zum Zug. Dank unserer vielseitig einsetzbaren und kompakten Stromabnehmersysteme werden täglich rund um den Globus Millionen Menschen im öffentlichen Nahverkehr befördert. Dabei erfüllen sowohl unsere Standardsysteme als auch komplexe Speziallösungen höchste Anforderungen an die Funktionssicherheit – zum Beispiel auf der Magnetbahnteststrecke in Chengdu. Hier tragen Dritte-Schiene-Stromabnehmer sogar zu Geschwindigkeitsrekorden bei.

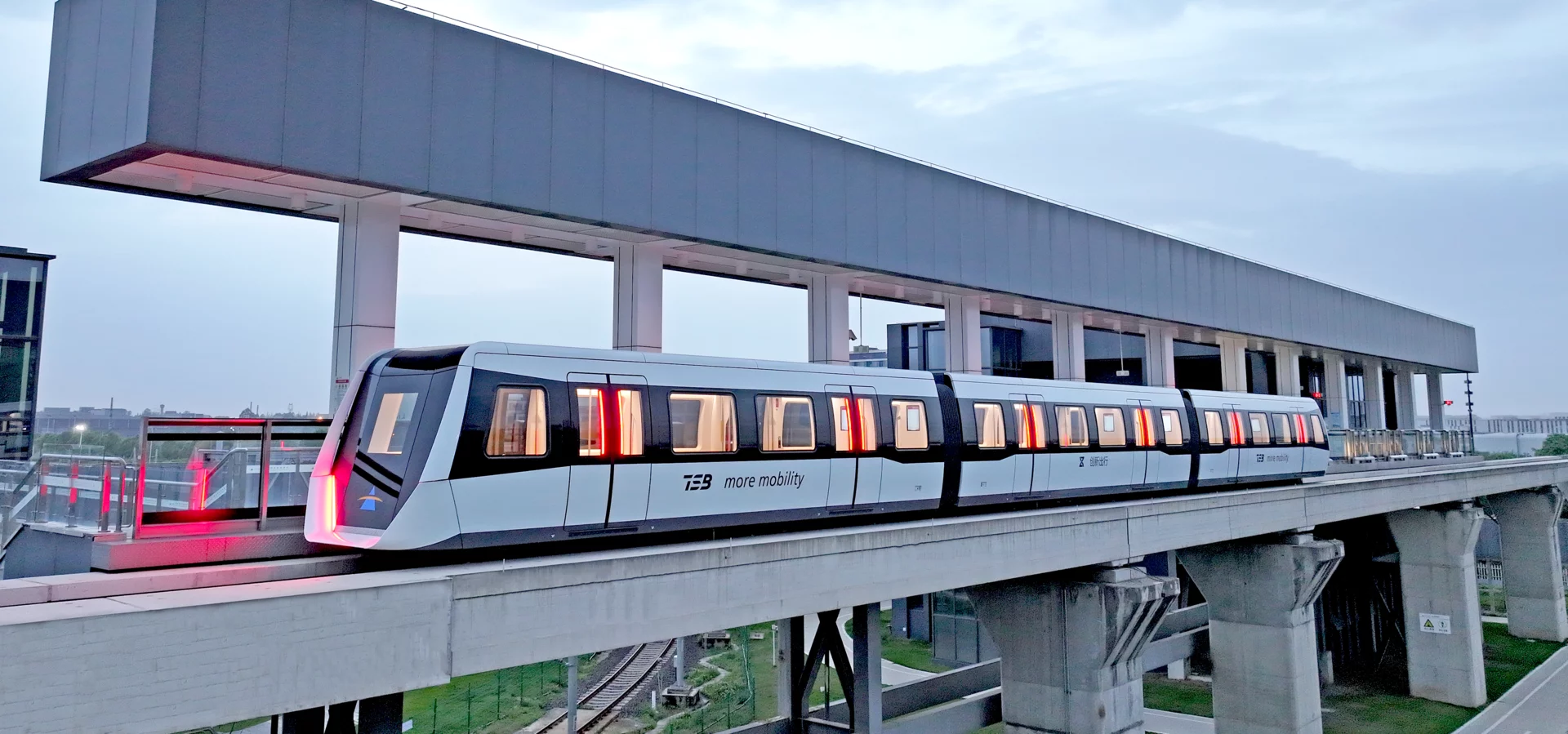

Magnetbahn fährt Geschwindigkeitsrekord mit Dritte-Schiene-Stromabnehmern von Schunk

Im April 2024 hat das Transport System Bögl (TSB) in China einen neuen Geschwindigkeitsrekord für Magnetbahnen im mittleren und niedrigen Geschwindigkeitsbereich aufgestellt. Der Rekord von 181 km/h wurde unter anderem durch die Leistung der Dritte-Schiene-Stromabnehmer von Schunk ermöglicht.

Mit ihrer kompakten und leichten Bauweise folgen unsere Stromabnehmer sicher der Dritten Schiene und sorgen auch bei hohen Geschwindigkeiten für zuverlässige und hohe Stromübertragung. Kunden profitieren aber nicht nur von der Performance, sondern dank des widerstandsfähigen Werkstoffs der Schunk Schleifstücke auch vom wartungsarmen Betrieb und niedrigen Life-Cycle-Costs.

Seit 2021 absolviert das TSB auf der 3,5 Kilometer langen Teststrecke in Chengdu Test- und Demonstrationsfahrten in Vorbereitung auf erste Anwendungsstrecken in chinesischen Metropolen. Geschwindigkeitstest sind ein Teil davon. Nach vorbereiteten Testfahrten mit geringeren Geschwindigkeiten und Anpassungen der Parameter konnte jetzt mit einem 3-Sektionen-Fahrzeug (36 m Länge) ein neues Ziel und damit die 2021 aufgestellte eigene Bestmarke von 169 km/h übertroffen werden. (Bildquelle: Transport System Bögl)

Komplettsysteme für die 3. Schiene

Von unserem Know- how profitieren Sie gleich mehrfach: Als einer der größten Hersteller für Kohle- und Gussschleifstücke können wir Ihnen perfekt abgestimmte Komplettsysteme mit innovativen Verbindungstechniken für einen sicheren Halt der Systemkomponenten anbieten. Umfangreiches Zubehör wie Kurzschließer, Sicherungsboxen und Sensorik ergänzt unser Angebot für die 3. Schiene. So gewähren unsere 3.-Schiene-Lösungen eine Rundum- Zuverlässigkeit, mit der Sie die Mobilität der Zukunft aktiv mitgestalten können.

Schleifstücke vervollständigen unser 3.-Schiene-Angebot

Unsere langlebigen Kohleschleifstücke und Gussschleifstücke überzeugen auch im Dauereinsatz mit Höchstleistung bis zur Verschleißgrenze. Sie machen es Ihnen wirklich einfach, die Betriebssicherheit zu erhöhen und gleichzeitig die Wartungskosten gering zu halten. Die Grundlage für die Vorteile unserer Schleifstücke bilden die perfekt auf die Infrastruktur abgestimmten Werkstoffe. Für Stahl- Stromschienen bieten wir Schleifstücke an, die aus Guss hergestellt oder aus dem Vollen gefräst werden. Bei Alu- Stromschienen mit Edelstahlauflage haben sich unsere individuellen Kohlenstoff- Werkstoffe bestens bewährt – diese Schleifstücke liefern wir Ihnen geklemmt und gelötet. Beide Versionen überzeugen durch eine exzellente Temperaturbeständigkeit und ein stabiles Leistungsniveau bis zur Verschleißgrenze. Optische Verschleißindikatoren erleichtern die Bestimmung des Austauschzeitpunktes.

Broschüre: Schunk Transit Systems

Richtungsweisende Lösungen für die Bahn- und Busindustrie
